微差壓變送器
微差壓變送器產品概述
WH3351C-DR智能微差壓變送器用于測量爐內等微小差壓信號，然后將其轉換為4～20mA DC信號輸出。WH3351C-DR智能微差壓變送器也可與HART手操器相互通訊，通過它進行設定、監控。
微差壓變送器性能規格
（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）
WH3351C-DR智能微差壓變送器用于測量爐內等微小差壓信號，然后將其轉換為4～20mA DC信號輸出。WH3351C-DR智能微差壓變送器也可與HART手操器相互通訊，通過它進行設定、監控。
微差壓變送器性能規格
（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）
|
參考精度
|
±0.075%校驗量程
|
|
|
穩定性
|
±0.2%URL（6個月）
|
|
|
環境溫度影響
|
零點誤差
|
±0.2%URL/56℃
|
|
總體誤差
|
±（0.2%URL+0.18%校驗量程）/56℃
|
|
|
靜壓影響
|
零點為±0.2%URL/6895kPa
|
|
|
振動影響
|
在任意軸向上，200Hz下震動影響為±0.5%URL/g
|
|
|
電源影響
|
＜±0.005%輸出量程/伏特
|
|
|
負載影響
|
沒有負載影響，除非電源電壓有變化
|
|
|
電磁干擾/射頻干擾（EMI/RFI影響）
|
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
|
|
|
安裝位置影響
|
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉，量程無影響
|
|
微差壓變送器功能規格
|
測量范圍
|
見訂購指南
|
|
|
零點與量程
|
可用本機量程和零點按鈕調整，或用HART手操器遠程調整
|
|
|
零點正、負遷移
|
零點正遷移時，量程上限必須 ≤+URL；零點負遷移時，量程下限必須≥-URL。（校驗量程必須大于或等于最小量程）
|
|
|
輸出信號
|
4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用
|
|
|
阻尼時間常數
|
阻尼時間常數可調，以0.1秒遞增，由最小至16.0秒
|
|
|
環境溫度極限
|
不帶液晶表頭
|
-40～85℃
|
|
帶液晶表頭
|
-30～60℃
|
|
|
過程溫度極限
|
充硅油
|
-40～104℃
|
|
充惰性液
|
-18～85℃
|
|
|
貯存溫度極限
|
不帶液晶表頭
|
-46～110℃
|
|
帶液晶表頭
|
-40～70℃
|
|
|
環境濕度
|
0-100%相對濕度
|
|
|
靜壓與過壓極限
|
變送器任意一側加0～6.9MPa壓力不會引起損壞，在3.45kPa～6.9Mpa的靜壓范圍內工作時符合性能規格要求
|
|
|
容積變化量
|
＜0.16cm³
|
|
微差壓變送器安裝
|
電源及負載條件
|
 |
|
|
HART通訊
|
通訊要求
|
要求有一個最小250Ω電阻
|
|
通訊距離
|
 |
|
物理規格
|
接液部分材質
|
接液膜片
|
316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭
（每種型號可選材料參見訂購指南） |
|
容室法蘭和過程接頭
|
316L不銹鋼、哈氏合金C或蒙乃爾
（每種型號可選材料參見訂購指南） |
|
|
膜盒墊圈和過程接頭墊圈
|
氟橡膠等其他材料
|
|
|
排液/排氣閥
|
316L不銹鋼、哈氏合金C或蒙乃爾
（每種型號可選材料參見訂購指南） |
|
|
非接液部分材質
|
螺栓
|
不銹鋼
|
|
電子外殼
|
低銅合金鋁，符合NEMA 4X
|
|
|
表蓋O型圈
|
丁腈橡膠
|
|
|
銘牌和位號牌
|
不銹鋼
|
|
|
填充液
|
硅油或惰性液
|
|
|
連接
|
參見訂購指南確定過程接口
|
|

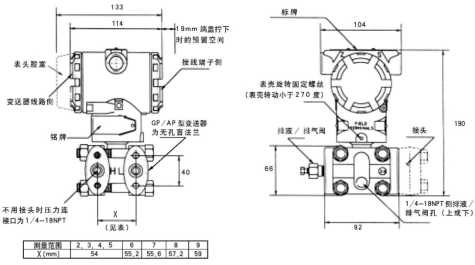

微差壓變送器外形結構
|
外形圖
單位：mm |
 |
訂購指南
|
WH3351C-DR
|
智能微差壓變送器
|
||||||||||
|
|
代號
|
測量范圍
|
|||||||||
|
|
2
|
0.125～1.5kPa
|
|||||||||
|
|
代號
|
輸出信號
|
|||||||||
|
|
E
S L |
4～20mA
4～20mA，HART協議數字通訊 4～20mA，智能現場可調 |
|||||||||
|
|
代號 |
接液部分材質
|
|||||||||
|
|
法蘭接頭
|
排氣/排液閥
|
膜片
|
||||||||
|
|
22
23 24 25 56 |
316不銹鋼
316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C |
316不銹鋼
316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C-276 |
316不銹鋼
哈氏合金C-276 蒙乃爾 鉭 哈氏合金C-276 |
|||||||
|
|
代號
|
顯示表頭（可選項）
|
|||||||||
|
|
M1
M2 M3 M4 |
線性指示表（0-100%刻度）
平方根指示表（0-100%刻度） 31/2位LCD液晶顯示表（0-100%線性） 31/2位LCD液晶顯示表（可特殊設定） |
|||||||||
|
|
代號
|
安裝支架
|
|||||||||
|
|
B1
B2 B3 |
管裝彎支架（管外徑Φ50～Φ60）
板裝彎支架 管裝直支架（管外徑Φ50～Φ60） |
|||||||||
|
|
代號
|
過程法蘭
|
|||||||||
|
|
D
D1 D2 |
后面排液/排氣
側面排液/排氣，頂部 側面排液/排氣，底部 |
|||||||||
|
|
代號
|
法蘭接頭
|
|||||||||
|
|
J
N C12 |
帶M20×1.5外螺紋的“丁形”接頭
帶1/2-14NPT內錐管螺紋的“腰形”接頭 帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管 |
|||||||||
|
|
代號
|
特殊規格
|
|||||||||
|
|
s
d i |
標準型（無防爆）
隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
WH3351C-DR 2 S 56 M4 B1 D1 J s  典型型號 |
